Referenz

Leistungsumfang:

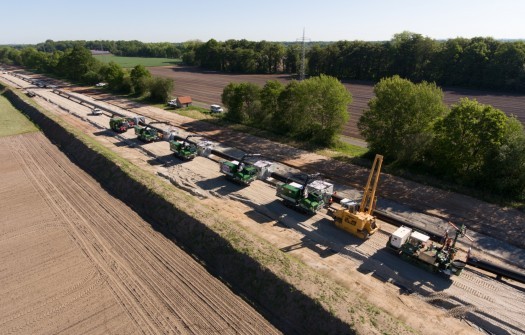

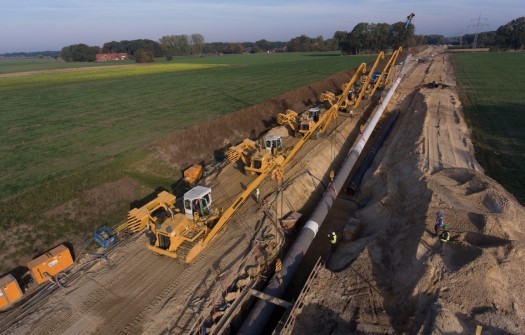

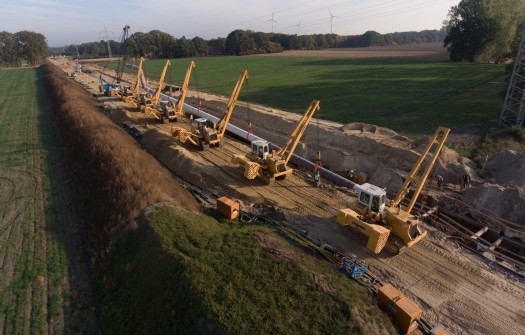

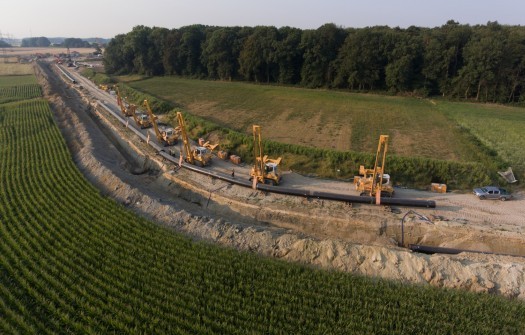

Bau einer Hochdruck- Gasleitung DN 1100 aus Stahl einschl. der Bau von zwei Absperr- und Molchstationen.

Ausgeführte Arbeiten Tief- und Rohrleitungsbau:

• Baufeldvorbereitung und -freimachung
• Oberbodenabtrag und -auftrag einschl. Tiefenlockerung
• 14.400 m Baustraßen aus Sand- und Stahlplatten
• 14.200 m Längsdränagen für die Wasserhaltung des Rohrgrabens
• 2.100 m stgm. Schwerkraftbrunnen DN 300 für die Wasserhaltung an Baugruben und Gräben
• 7.400 m² Verbau- und Spundwandarbeiten an Pressgruben und Dükern
• 14.700 m Rohrgrabenaushub und –verfüllung
• 120 m Rohrvortrieb im Press- Bohr- Verfahren (versch. Straßen) einschl. Start- und Zielgruben
• 380 m Dükerverlegung Dinkelauen Epe und Legden in einer Tiefe von ca. 6 m

• 204 m Rohrvortrieb im Microtunnelverfahren (A 31) einschl. Start- und Zielgruben

• 70 m Rohrvortrieb im Microtunnelverfahren (K 45) einschl. Start- und Zielgruben

• 14.700 m Rohrtransporte und –ausfuhr

• Schweiß- und Rohrbauarbeiten

• Umhüllungsarbeiten

• Druckprüfung, Kalibriermolchung und Trocknung

• Verlegung von 14.700 m Kabelleerrohranlage (2xDN50)

• Kathodische Korrosionsschutzarbeiten

• Verlegen und Einfräsen von ca. 42.000 m Längsdränagearbeiten

• Wege-  und Asphaltstraßenbau

Ausgeführte Arbeiten Stationsbau für die Herstellung der Molchschleusenstation EPE und Armaturenstation Legden:

• Baufeldvorbereitung und -freimachung

• Oberbodenabtrag und -auftrag

• Wasserhaltung

• Verbauarbeiten

• Baugrubenaushub und -verfüllung

• Fundamentierungs- und Betonarbeiten

• Liefern und Aufstellen eines Fertigteilgebäudes in Epe

• Schweiß- und Rohrbauarbeiten

• Umhüllungs- und Beschichtungsarbeiten

• Verlegung Kabelleerrohranlage

• Oberflächenarbeiten und Oberflächenbefestigung

• Zaunbau

Technische Spezifikation:

• Durchmesser: 1118 x 18,5 mm

• Länge: 14.700 m

• Material: L 485 ME

• Auslegungsdruck: 100 bar

• Schweißverfahren Vorbau: Automaten- Schweißen
